パレット対応型『非接地アオリ水平保持具』の頁
いらっしゃいませ！
この商品の機構は、アオリの活用に限定せず、パレチゼーションを組み入れる現場作業に有効です。
◎トラックやトラクターバケットにパレットを敷いて、収穫物の箱を積み上げる場合、ステップ台や仮置き台に。
◎荷台やパレット及びアオリを泥で汚したくない場合、別の専用台を組み合わせて。
◎積み込み作業をより早く・より安全に、より楽にしたい場合。
作用者のステップ台として、積み下ろし荷物の仮置台として、コンベア等の他の搬送具を受ける座として用いる。
◎下の写真のパレットは１１００×１１００で二方差しです。
◎荷台の中心に搭載すると、左右に１５０ｍｍほど空きます。
◎前後にパレットを２枚置き、後ろのパレットの差込口を後ろに向けるか四方差しを用いると、後部アオリも水平に
保持できます。
◎構造部材はアルミですが、識別及び説明しやすいように塗装しています。
①主水平梁（緑色）：角管３＊３０＊３０＊９９９ｍｍ
②パレット上板の下面接地材（黄色）：チャンネル３＊３４＊３７＊３４＊３９９ｍｍ《手前が重くオフセット》
③パレット下板の上面接地（支持材／桃色）：チャンネル５＊５５＊４０＊５５＊１００ｍｍ
④アオリ受け部材（赤色）：不等辺アングル３＊２５＊５０＊１１０ｍｍ
⑤アオリ受け部材支持支柱（無着色／銀色）：不等辺アングル３＊２５＊５０＊１６０ｍｍ＊２本
↑ 荷物を積み上げる場合の、作業者の足場として、又荷物の仮置台として、その他、用途を工夫ください。
【上記標準品一基の売価】
＠９，０００（税抜）、 ＠９，９００（税込）
《 梱包・配送費は含まれておりません 》

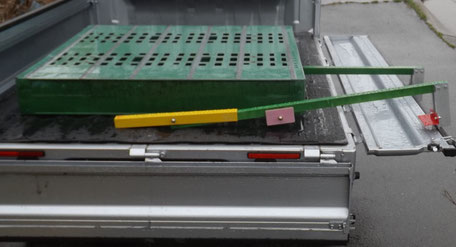

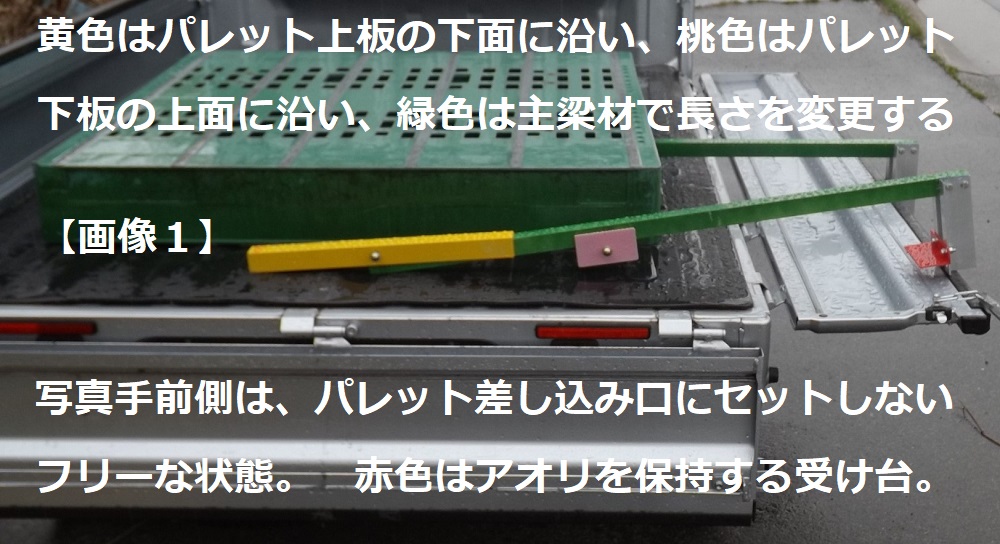

手前側は、外観を示し、奥側は使用中を示します。
黄色の部材は、上板の下面に密着し、桃色の部材は、下板の上面に密着して、本器具の支点となります。
赤色の部材は、アオリの下面を支え、パレット下板の厚み、ゴムシートの有無、希望するアオリの角度で、調整します。
赤色塗装の部品は、アオリ受け部材です。
１２．５ｍｍ間隔で、下げることができます。
軽トラ市で、展示品を斜めに見せる等。

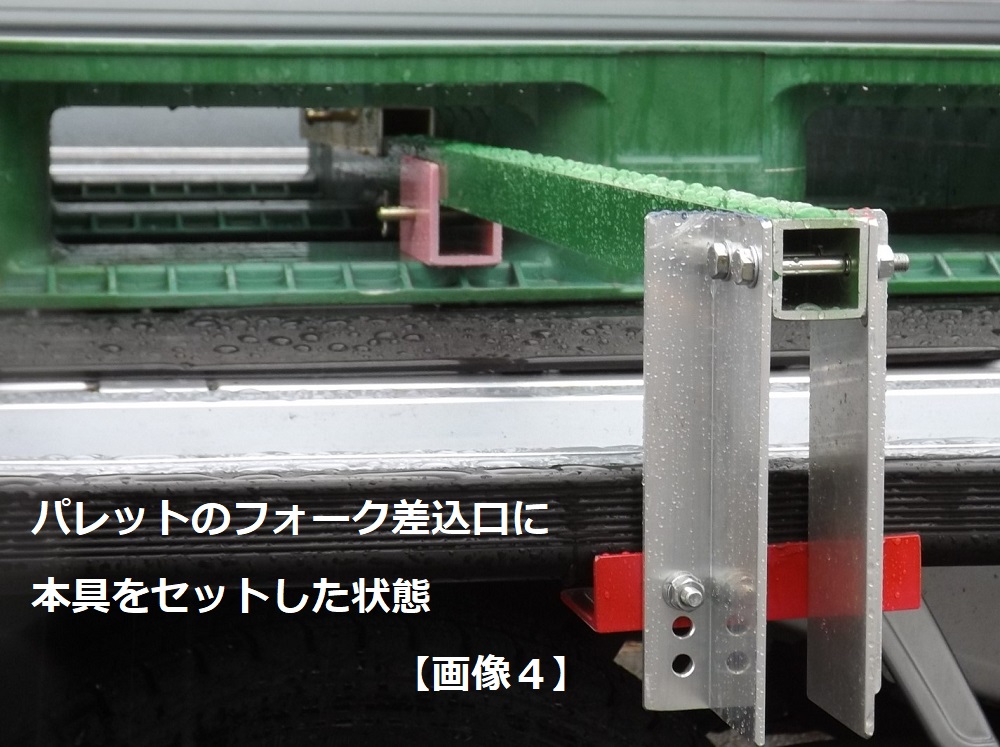

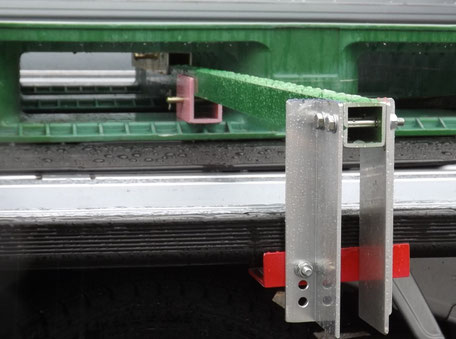

【フォーク差込口を覗いた写真】
奥で、見難いですが、ピンク色の部材が、中板の下面に密着しています。
手前の桃色の部材は、底板の上面にする本器具の支点部材です。差込口の高さ（桁高さ／本器は８０ｍｍ）に対応して、ピン位置が異なるものを選択します。
パレット上の荷物の荷重が十分であれば、ピンクの支持部材は、パレットを外れて荷台上に配置してもＯＫですが、底板の厚みのかさ上げ部材が必要です。
