楽送装置の主役である搬送具のページです。

◆三鈴工機㈱製『重力式アルミローラコンベア』

  楽送装置に最も使われています商品(弊社及びメーカー推奨品)の表示に留めておりますが、同社

 製、全商品および部品を販売しております。お気軽にご照会ください。


◎アルミローラコンベアMA45B型(屋外使用/耐水性)の仕様;

ローラ直径:45㎜、ローラ長さ:300mm

ベアリング;ステンレス球と内外輪ジュラコン製、

ローラピッチ:100mm、機幅360mm

◆機長:1,1.5,2&3メートルの4書類

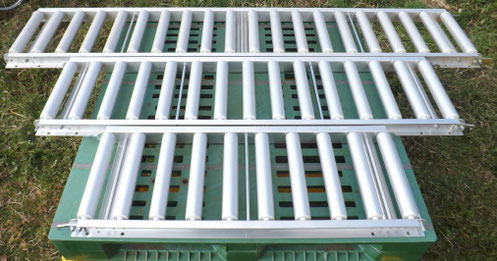

写真上; 2メートル   機番:301020

写真中; 1.5メートル 機番:301015

写真下; 1メートル   機番:301010

写真無;  3メートル   機番:301030

 3メートルのアルミ・ローラコンベアは、使用例の写真に登場する多くの主役のコンベアで、断りがない場合コンベアと言えば3メートルの型品番『MA45B型301030』を表します。

     機番301030(1例)の意味;

     30・・・・・・・・・・10・・・・・・・・・・・30

     ↑ローラ幅300mm  ローラピッチ100mm 機長3000mm


◎アルミローラコンベアMA45B型を屋外使用の農家さんに強くお勧めする理由;

1.アルミローラ―と樹脂ローラーを比較しますと、樹脂ローラーは少し軽いですが、直射日光で2~3年経過する

  とひび割れが発生します。屋外使用には不向きと考えます。

2.MA45B型のベアリングは、ステンレス球と内外輪ジュラコンでできており耐水性に優れます。一方MA45

  A型のベアリングは鋼製で錆びやすく、給油等のメンテナンスが大変で、錆びると極端に回転が悪くなります。

3.ローラの直径と回転数の比較において、45mmの本機の円周(1回転で運ぶ距離)は45×π=141mm、

  ローラ径20㎜(他に,30,38,42㎜等があります)の円周は20×π=63mm、45mmが1回転す

  る間に20mmは約2.2回転します。ベアリング2倍以上長持ちします。

※ 少しでも軽いものを希望するお気持ちは痛い程判りますが、耐久性も重要と考えます。又、コンベア支持台車等

  に一度セッチングすると、コンベアの重量は問題がなくなります。

  《最善の選択肢をご提供できますことを願っておりますし、精進してましります。是非、ご支援ください。》

◎【MA45B型(屋外使用/耐水性;ステンレスベアリング)】販売価格

 ◆販売価格                                 製品重量

  3メートル    機番:301030   @55,000(10%消費税込み)    14.5kg

  2メートル   機番:301020   @35,750(10%消費税込み)     9.9kg

  1.5メートル 機番:301015   @28,600(10%消費税込み)     7.5kg

  1メートル   機番:301010   @22,000(10%消費税込み)     5.3kg



 ◆梱包・配送費

  ◎離島を除く、本州・四国・九州への梱包・配送費は弊社負担。 《北海道、沖縄及び離島は除き、無料》

  ◎北海道・沖縄・離島の梱包・配送費はお見積りとさせていただきます。



 但し、個人宅への配送は出来ません。 法人や農園名で営業中の農家さんは基本は配送可能ですが、ご注文時の確認が必要です。 宅配会社の営業所止めも、確認の必要があります。



◆返品は、商品に欠陥がある場合を除き、お受けできません。

◎【MA45A型(屋内使用/水分注意;鋼製ベアリング)】販売価格

販売価格                                製品重量

 3メートル    機番:301030   @42,900(10%消費税込み)    16.2kg

 2メートル   機番:301020   @30,800(10%消費税込み)    10.9kg

 1.5メートル 機番:301015   @24,970(10%消費税込み)     8.2kg

 1メートル   機番:301010   @18,480(10%消費税込み)     5.7kg

                                      《MA45B型より少し重い》

◆梱包・配送費

 ◎離島を除く、本州・四国・九州への梱包・配送費は弊社負担。 《北海道、沖縄及び離島は除き、無料》

 ◎北海道・沖縄・離島の梱包・配送費はお見積りとさせていただきます。



 但し、個人宅への配送は出来ません。 法人や農園名で営業中の農家さんは基本は配送可能ですが、ご注文時の確認が必要です。 宅配会社の営業所止めも、確認の必要があります。



◆返品は、商品に欠陥がある場合を除き、お受けできません。


◆コンベア連結特殊フック(カムサー開発用品)

◎コンベア連結特殊フックの絶大なる効果;

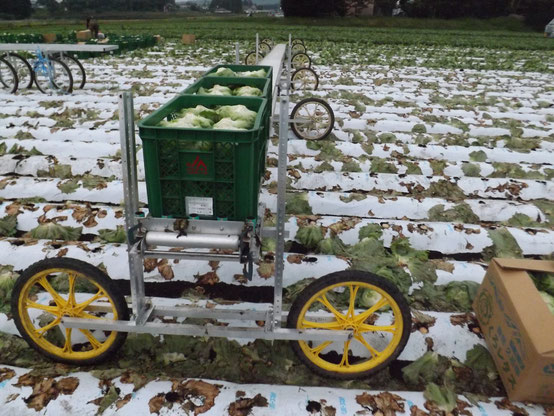

【3メートルコンベア5本連結



斜度約5度《谷出し》

谷出しとは、傾斜畑で低いほうに出すこと。



◆本作業における重要事項;

 1.コンベアの傾斜を約3度に調整。

 2.コンベアを真っ直ぐに連結・保持。

 3.二輪台車とコンベアは直角に設置。

 写真の今回の作業では、プラスチック箱350、段ボール箱30,計380箱を二人の男性作業員が、06時過ぎから08時前の2時間弱で、搬出・トラック積みを完了。

◆逆勾配の山出しの場合、手前側を高くセッ

 チングし、約3度の逆勾配とする。



 五本繋ぎの真っ直ぐな状態;設置時、稼働時、移動時もこの状態を保ち、曲がりません・外れません。

◎コンベア連結特殊フック

 コンベアの部品である連結金具(連結軸と連結フックがある)の連結フックに関し、ご案内します。

上記写真の5本のコンベアは、真っ直ぐに並び、真っすぐを維持しています。これは移動中も変わりません。

それを実現しますのは、弊社開発の『コンベア連結特殊フック』と交換しているためです。

 既製品の連結フック



フックの懐が大きく

自由に連結軸が動き

又、外れる。

カムサー式連結フック



下方に開放した長溝が

コンベアの長手方向の

移動を抑制します。


◎【カムサー式コンベア連結特殊フック】の価格と送料

左右一対(特殊角座金付き)(税込):@2,200円/1対、 送料は数に関係なく1回@550円(全国一律)

取付ボルトは含みません。現用のものを流用ください。

 通常はコンベア1本に一対(左右各一個)用います。

 通路用に、着脱式に短いコンベア(1メートル~)を使う場合、コンベア両端に装着することもある。

 本フックとコンベア主フレームの間(フックの背面)に特殊角座金(商品に含む)を挟んで取り付けます。

 コンベア支持台車を同時にご注文の場合は、コンベア支持台車と同一梱包となり、本品の送料は掛かりません。

 コンベア(メーカー直送)と本品をご注文の場合は、フックの送料は別途発生します。

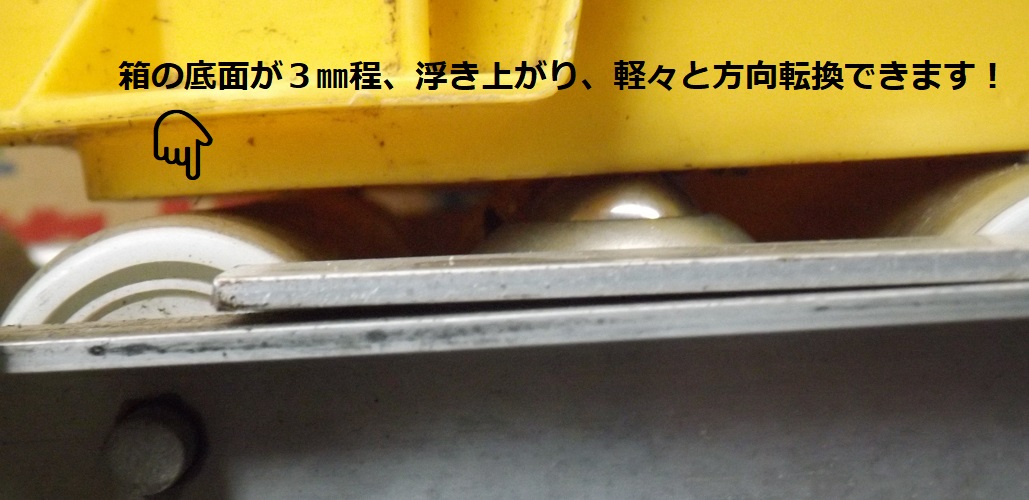

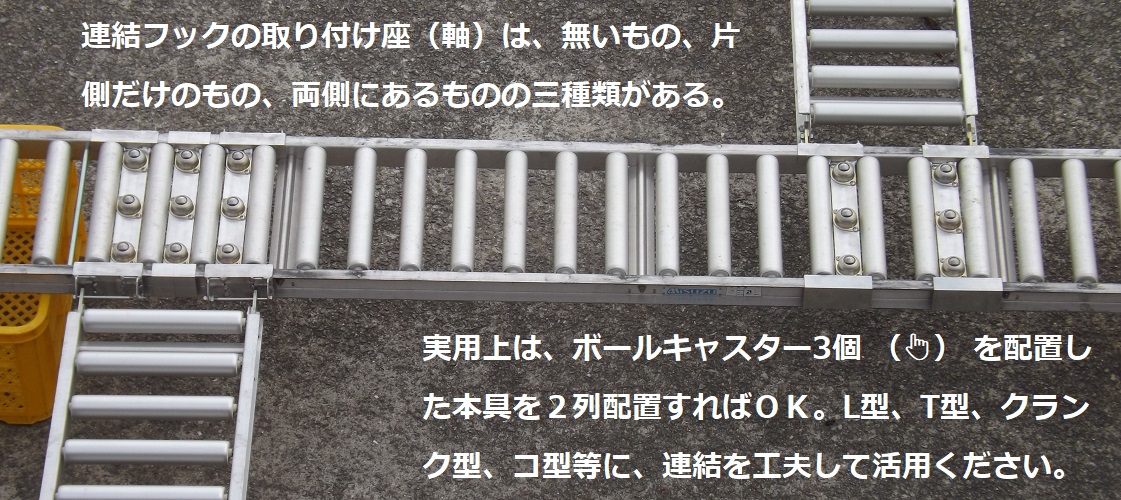

◆被搬送箱の方向転換具(カムサー開発商品/特許取得);


『楽送(ラクソウ)装置』とは、ローラコンベアを中心にした協働品の総称。
